Pytania z diagramów

Pytanie 1

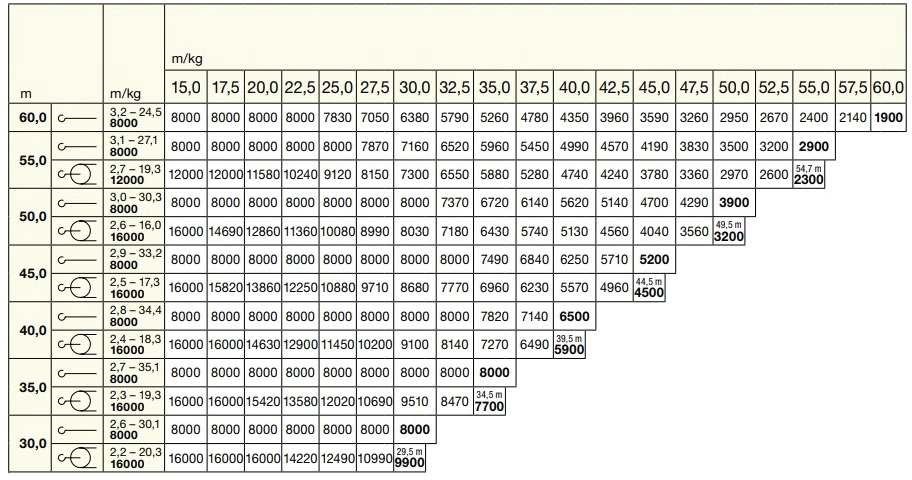

Na podstawie przedstawionego diagramu udźwigu określ rzeczywisty udźwig żurawia dla konfiguracji: olinowanie 2 pasma, wysięgnik 45m, wysięg roboczy 25m:

6840 kg

8000 kg

10880 kg

16 000 kg

Pytanie 2

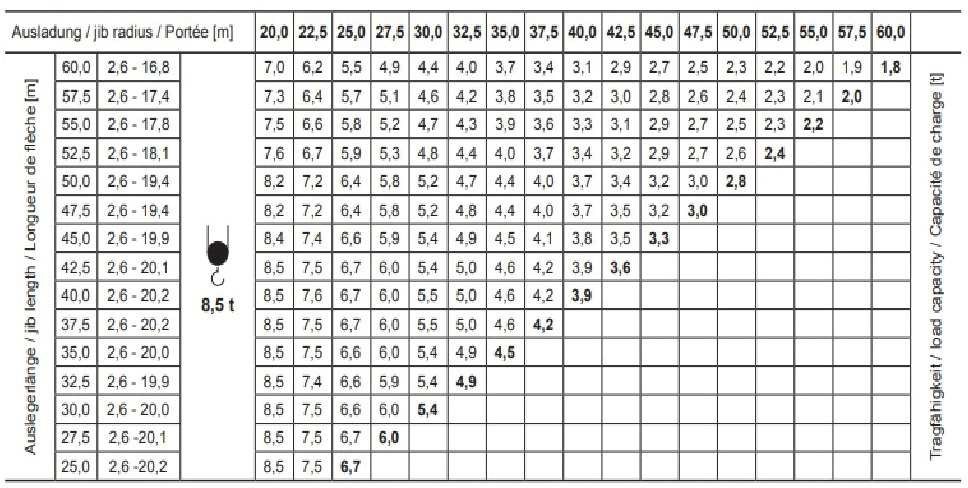

W oparciu o przedstawiony diagram wskaż maksymalną masę ładunku jaką można podać na odległość 40 metrów przy długości wysięgnika 52,5 metra:

2800 kg

3200 kg

3400 kg

3700 kg

Pytanie 3

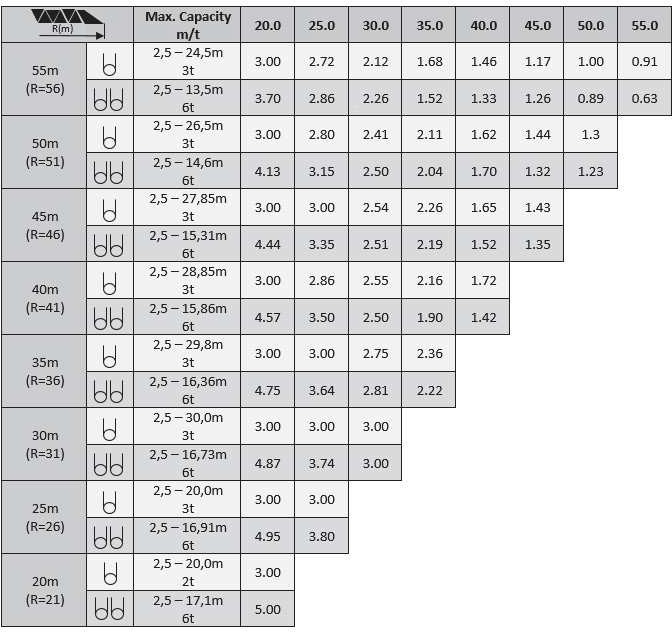

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny udźwig żurawia przy długości wysięgnika 55 m i dwóch pasmach lin zblocza hakowego:

3,00t

3,77 t

6,00 t

0,93 t

Pytanie 4

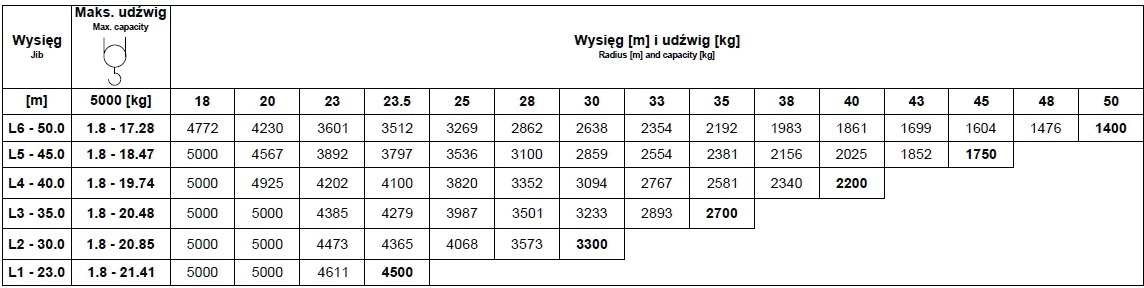

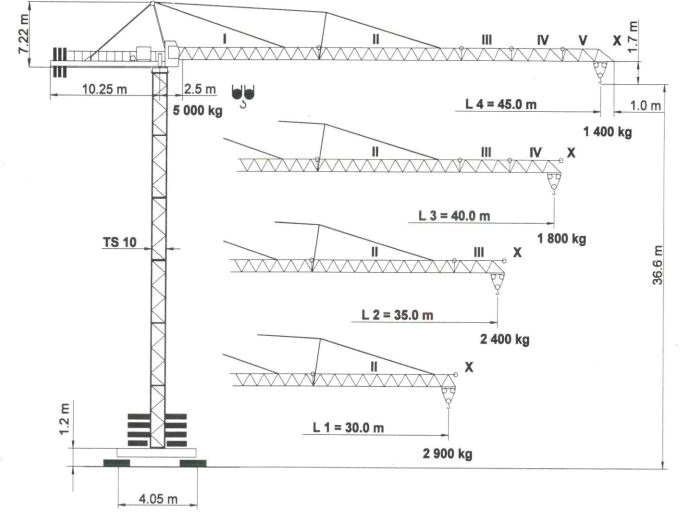

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 28 m, przy długości wysięgnika L4. Transport ładunku odbywa się przy użyciu trawersy belkowej zawieszonej na haku żurawia (DOR trawersy - 3000 kg, masa trawersy - 400 kg):

3352 kg

2952 kg

3000 kg

2600 kg

Pytanie 5

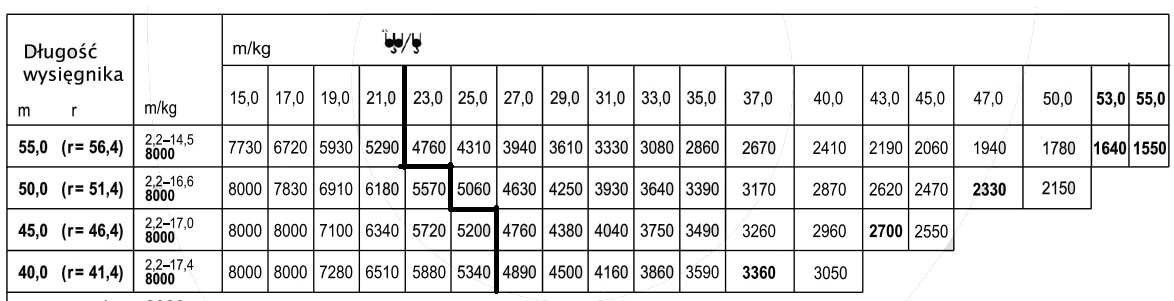

W oparciu o przedstawiony diagram określ na jakim wysięgu zadziała ogranicznik obciążenia żurawia o długości wysięgnika 45 m z ładunkiem 6340 kg wyłączy tzw. ruchy niebezpieczne:

17m

21m

27 m

31 m

Pytanie 6

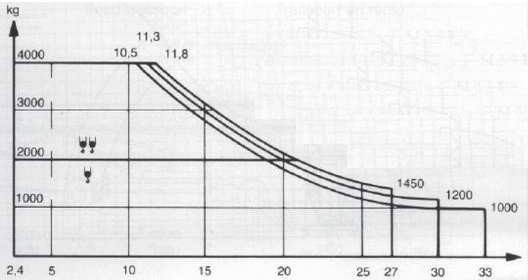

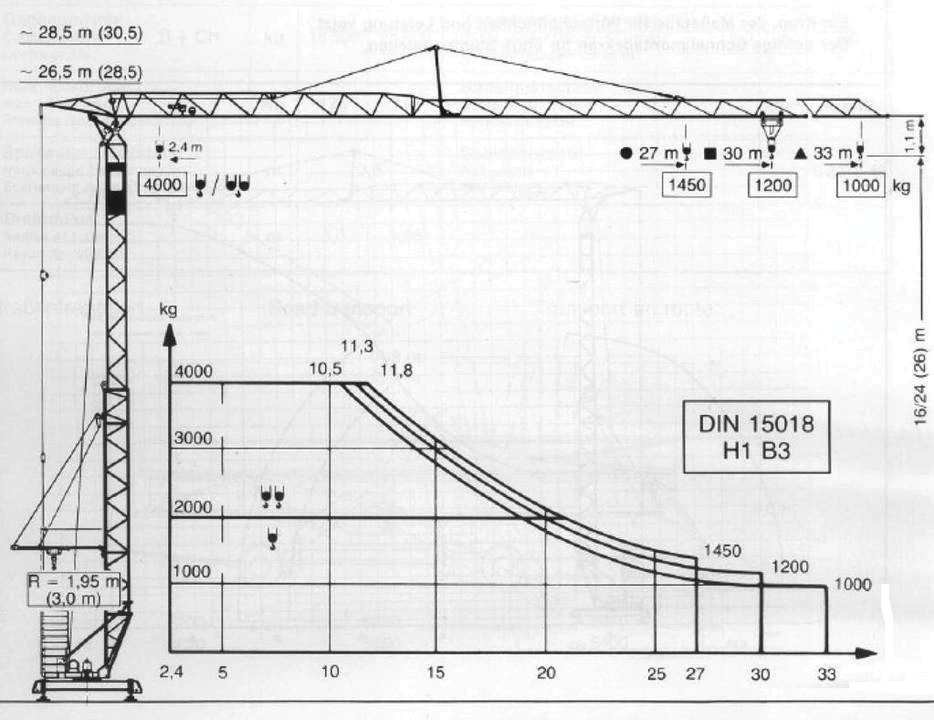

W oparciu o przedstawiony wykres udźwigów podaj na jakim wysięgu prawidłowo działający ogranicznik udźwigu żurawia z ładunkiem o masie 1200kg wyłączy tzw. ruchy niebezpieczne:

11,8m

27m

30m

33m

Pytanie 7

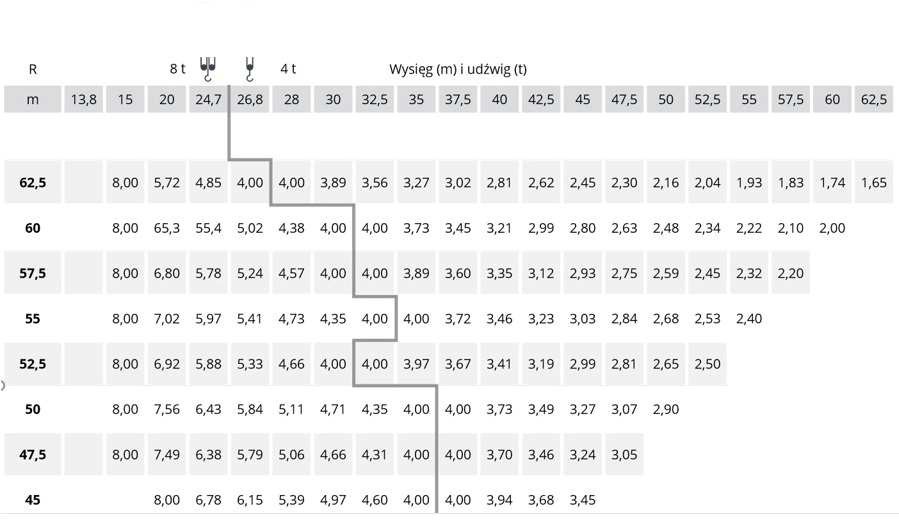

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaki można podać na odległość (wysięg) 28 m. Konfiguracja żurawia: wysięgnik 60m, olinowanie czteropasmowe:

8 t

4,38 t

4 t

2 t

Pytanie 8

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można podać na odległość 35 m przy długości wysięgnika 30 m:

2,96 t

2,91 t

3,00 t

odległość jest poza zakresem pracy żurawia

Pytanie 9

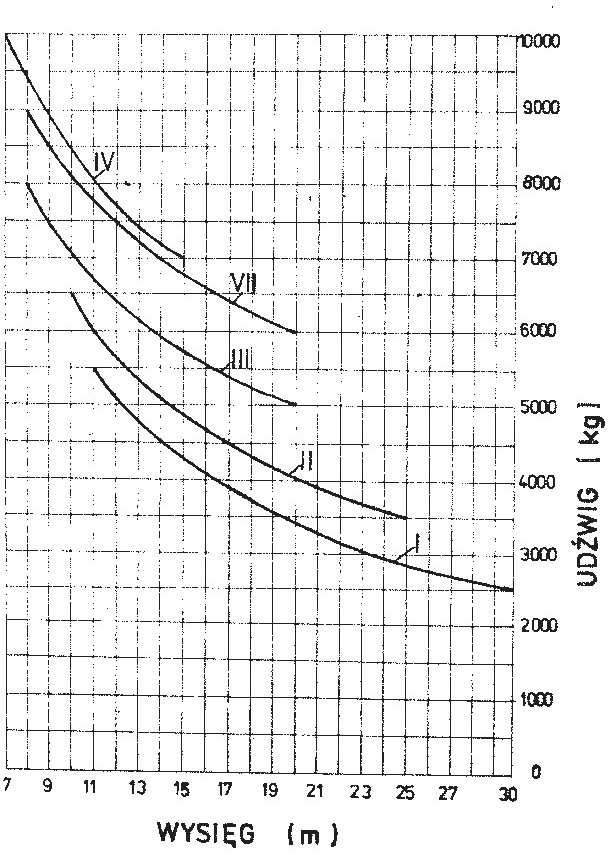

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaki można podać na odległość (wysięg) 15 m. Konfiguracja żurawia: wysięgnik 40m:

10t

5,5 t

3 t

1, 6 t

Pytanie 10

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 30 m, przy długości wysięgnika L3. Transport ładunku odbywa się przy użyciu trawersy belkowej zawieszonej na haku żurawia (DOR trawersy - 3000 kg, masa trawersy - 400 kg):

3233 kg

3000 kg

2833 kg

2600 kg

Pytanie 11

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można podać na odległość 40 m przy długości wysięgnika 50 m:

1,70t

1,77 t

1,99 t

1,92 t

Pytanie 12

Przemieszczanie osób w koszu za pomocą żurawia powinno być podejmowane tylko w wyjątkowych przypadkach:

kiedy koszt wynajęcia urządzeń przeznaczonych do tego celu jest zbyt wysoki

kiedy występują trudności w zorganizowaniu urządzeń przeznaczonych do podnoszenia osób

kiedy termin wynajęcia urządzeń przeznaczonych do podnoszenia osób jest zbyt odległy

kiedy nie jest możliwe osiągnięcie dostępu do miejsca pracy przy użyciu urządzeń przeznaczonych do podnoszenia osób

Pytanie 13

Na podstawie przedstawionego diagramu udźwigu określ rzeczywisty udźwig żurawia dla konfiguracji: olinowanie 1 pasmo, wysięgnik 55m, wysięg roboczy 30m:

7160 kg

8000 kg

7300 kg

12000 kg

Pytanie 14

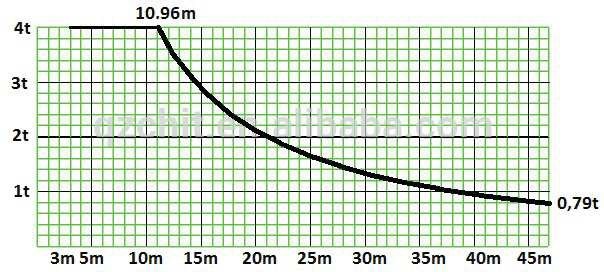

W oparciu o przedstawiony diagram wskaż maksymalną masę ładunku jaką można podać na odległości 10 m:

2,8 t

4 t

1,6 t

1 t

Pytanie 15

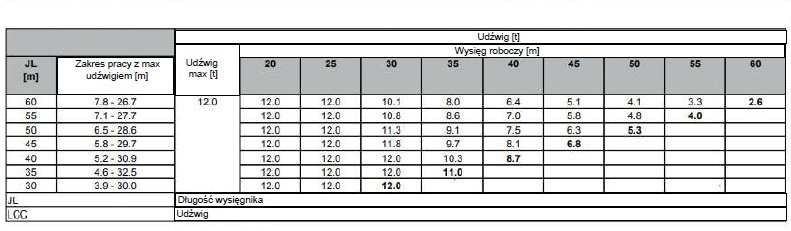

Do jakiej wartości wysięgu [m] żuraw w konfiguracji wysięgnika 60 m i z olinowaniem czteropasmowym posiada udźwig nominalny 10t?

9,21

3,40

23,27

Pytanie 16

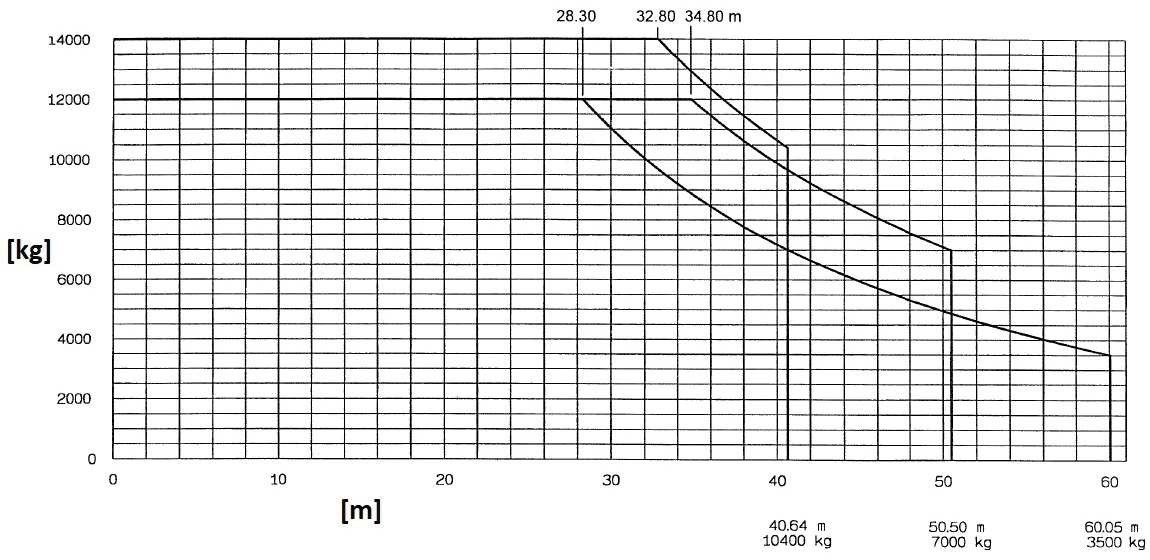

Wskazany w przedstawionym diagramie maksymalny udźwig żurawia jest możliwy przy konfiguracji żurawia w wysięgnik o długości:

45 m

50 m

55 m

wszystkie odpowiedzi są poprawne

Pytanie 17

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można podnieść przy poczwórnym olinowaniu zblocza hakowego:

3,5 t

3 t

4 t

2,5 t

Pytanie 18

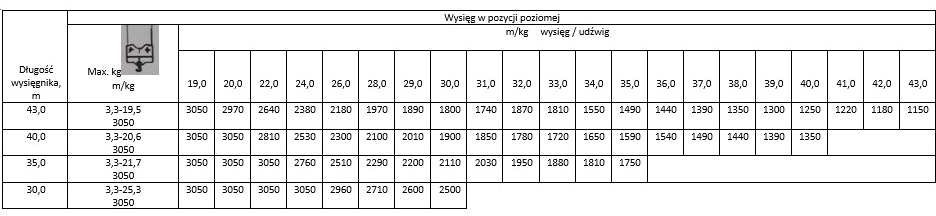

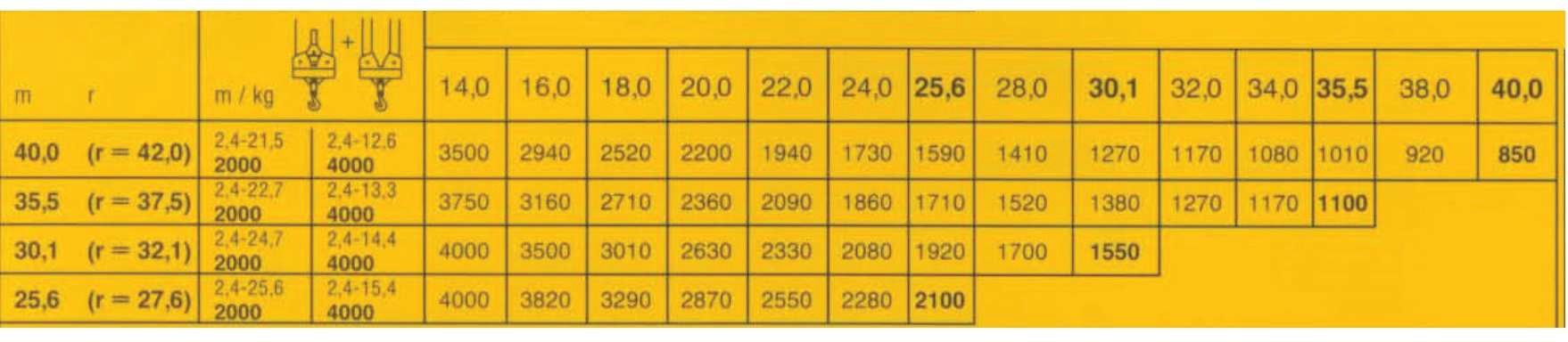

W oparciu o przedstawioną tabelę określ ile wynosi maksymalna dopuszczalna masa ładunku podnoszonego żurawiem na wysięgu 31 m, jeżeli żuraw dysponuje wysięgnikiem długości 35 m:

1800 kg

1990 kg

2200 kg

brak możliwości podniesienia ciężaru dla takiej konfiguracji żurawia

Pytanie 19

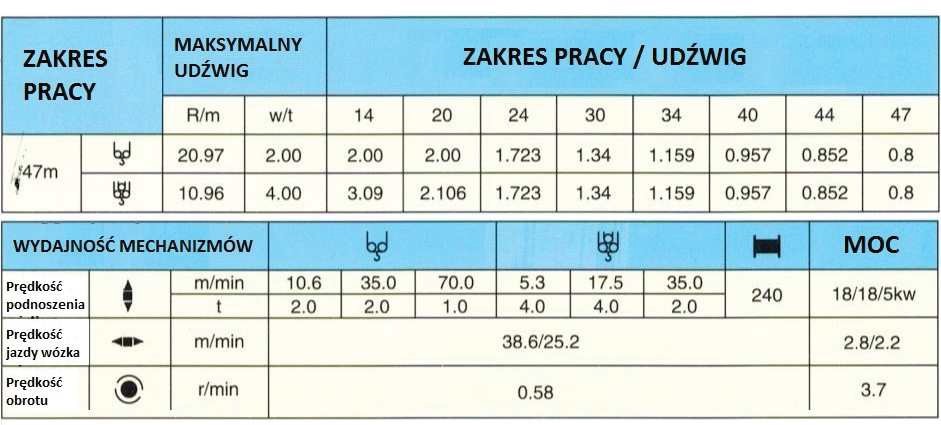

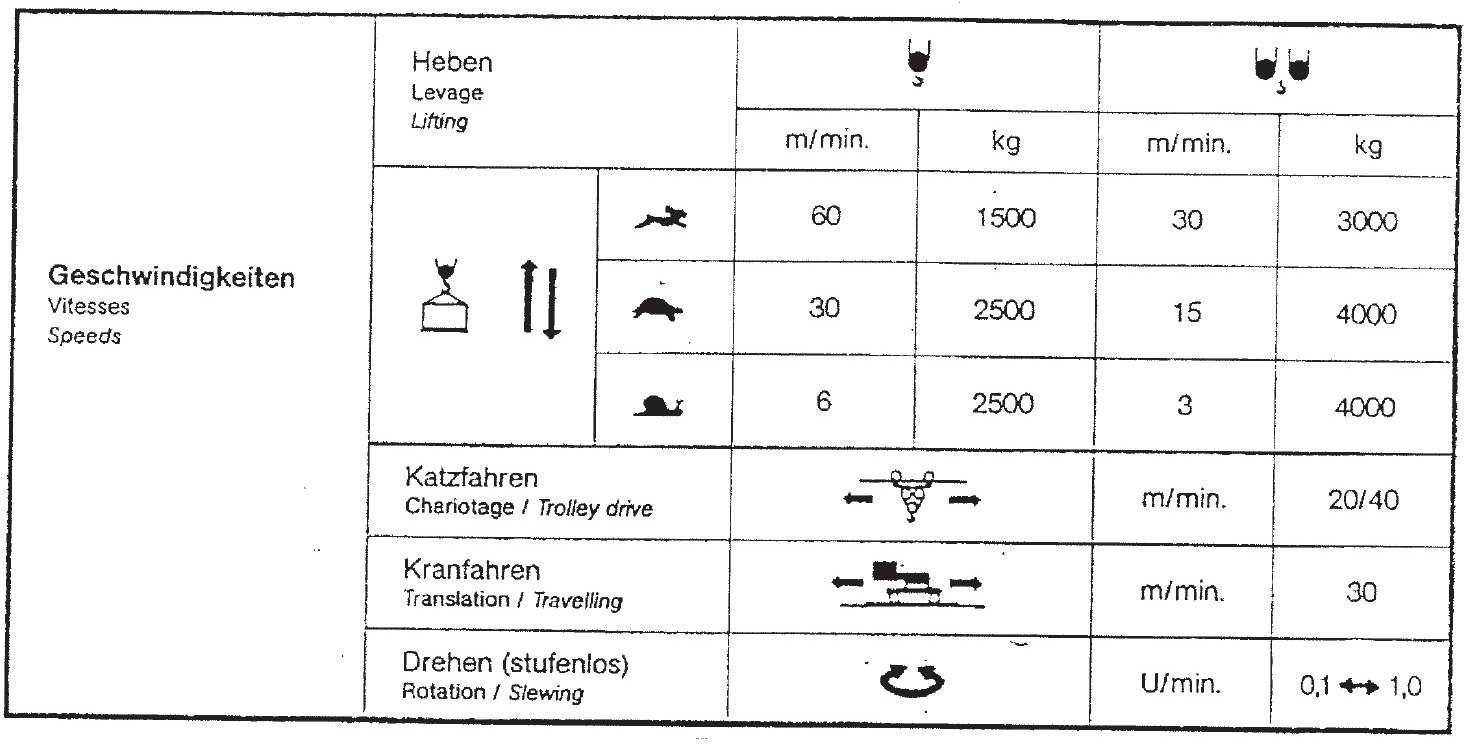

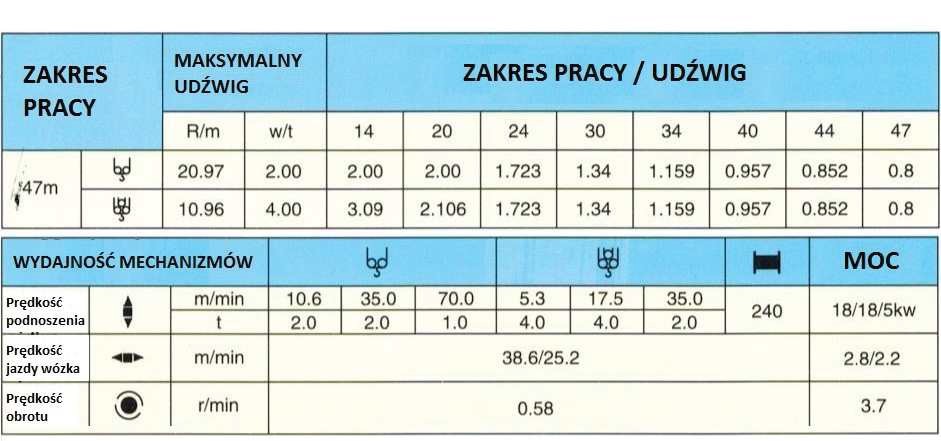

W oparciu o przedstawioną tabelę wskaż w jakiej konfiguracji pracy żurawia prędkość mechanizmu podnoszenia haka jest największa:

zblocze z podwójnym opasaniem

praca w każdej wersji montażowej wysięgnika

masa podnoszonego ładunku 1,5 t

wszystkie odpowiedzi są poprawne

Pytanie 20

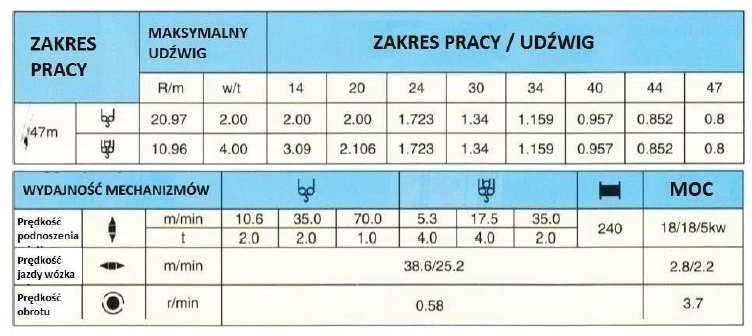

W oparciu o przedstawioną tabelę wskaż maksymalna prędkość mechanizmu podnoszenia haka:

10,6 m/min

35,0 m/min

70,0 m/min

17,5 m/min

Pytanie 21

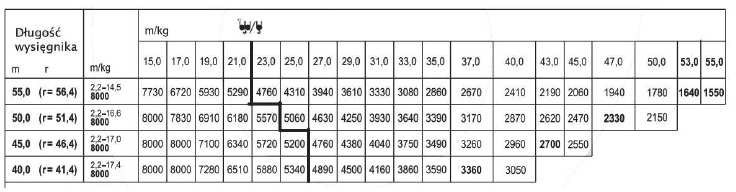

W oparciu o przedstawiony diagram określ na jakim wysięgu zadziała ogranicznik obciążenia żurawia o długości wysięgnika 45 m z ładunkiem 4040 kg wyłączy tzw. ruchy niebezpieczne:

21m

27m

31m

43 m

Pytanie 22

W oparciu o przedstawioną tabelę wskaż ile wynosi prędkość obrotu żurawia:

2 r/min

1 r/min

0,58 r/min

0,26 r/min

Pytanie 23

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 20 m, przy długości wysięgnika L5. Transport ładunku odbywa się przy użyciu trawersy belkowej zawieszonej na haku żurawia (DOR trawersy - 3000 kg, masa trawersy - 400 kg):

3400 kg

4167 kg

4567 kg

3000 kg

Pytanie 24

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaka można podać na odległość 40 m

4 t

Pytanie 25

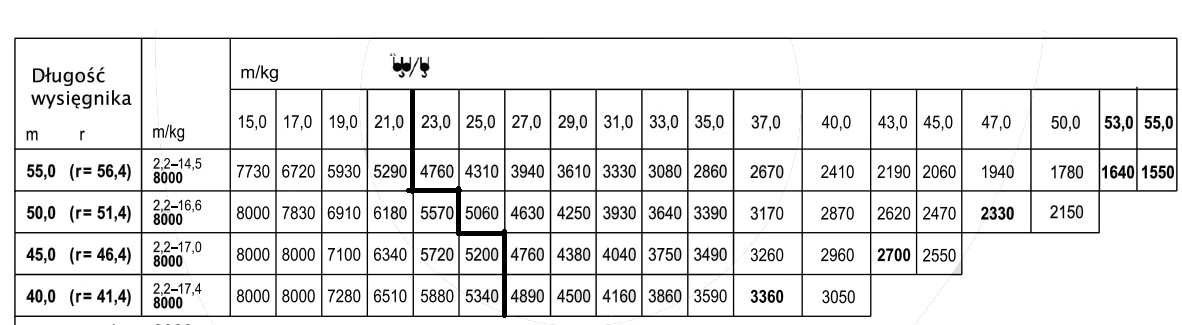

W oparciu o przedstawiony diagram określ na jakim wysięgu ogranicznik obciążenia żurawia o długości wysięgnika 45 m. z ładunkiem 4760 kg. wyłączy tzw. ruchy niebezpieczne:

15m

25m

23m

27 m

Pytanie 26

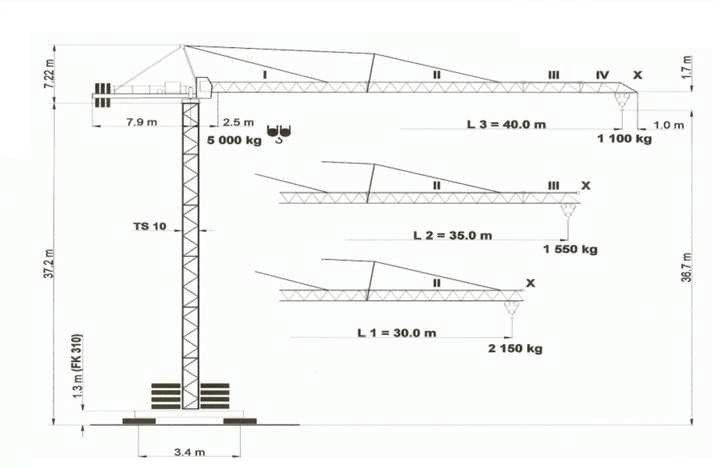

W oparci o przedstawiony rysunek wskaż prawidłowe parametry techniczne żurawia:

udźwig - 2125kg; wysięg - 56m; wysokość podnoszenia - 37,2m

udźwig - 5t; wysokość podnoszenia - 36,7m; wysięg - 40m

udźwig - 5,6t; wysokość podnoszenia - 37,2m; wysięgnik - 47,9m

udźwig - 5,6t; wysokość podnoszenia - 56m; wysięg - 7,9m

Pytanie 27

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaki można podać na odległość (wysięg) 35 m. Konfiguracja żurawia: wysięgnik 50m, olinowanie dwupasmowe:

8 t

4 t

3,46 t

2,90 t

Pytanie 28

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny wysięg żurawia z ładunkiem o masie 3000 kg przy długości wysięgnika 45 m (zblocze hakowe z 2-pasmowym olinowaniem):

20 m

27,85 m

25 m

ładunek o masie 3000 jest większy niż dopuszczalna wartość udźwigu żurawia

Pytanie 29

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny wysięg żurawia z ładunkiem o masie 6,18 t przy długości wysięgnika 40 m (zblocze hakowe z 4-pasmowym olinowanie):

43m

35m

40 m

33 m

Pytanie 30

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny udźwig żurawia przy olinowaniu dwupasmowym:

6 t

5,15 t

3 t

1,15 t

Pytanie 31

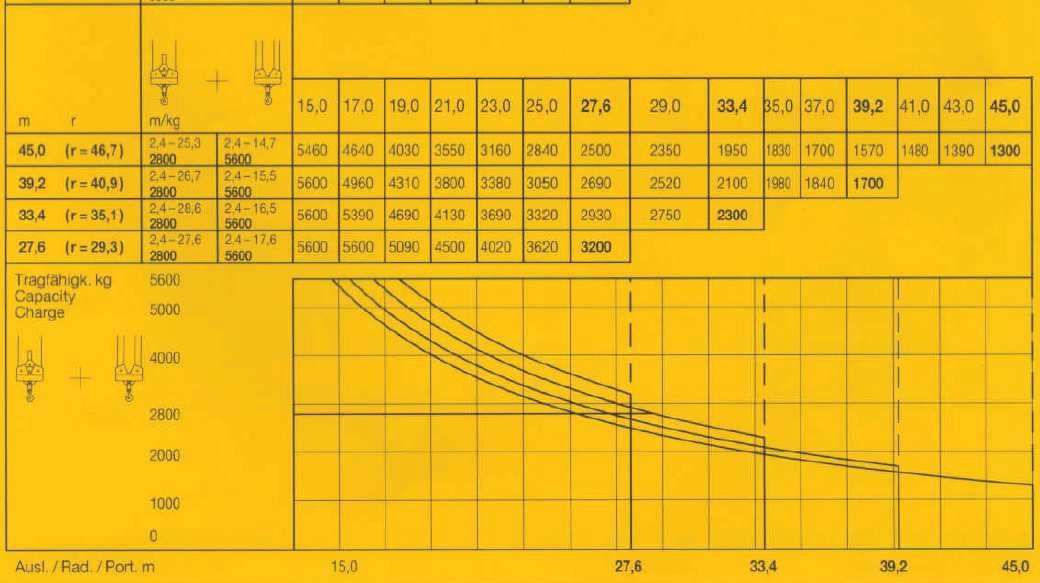

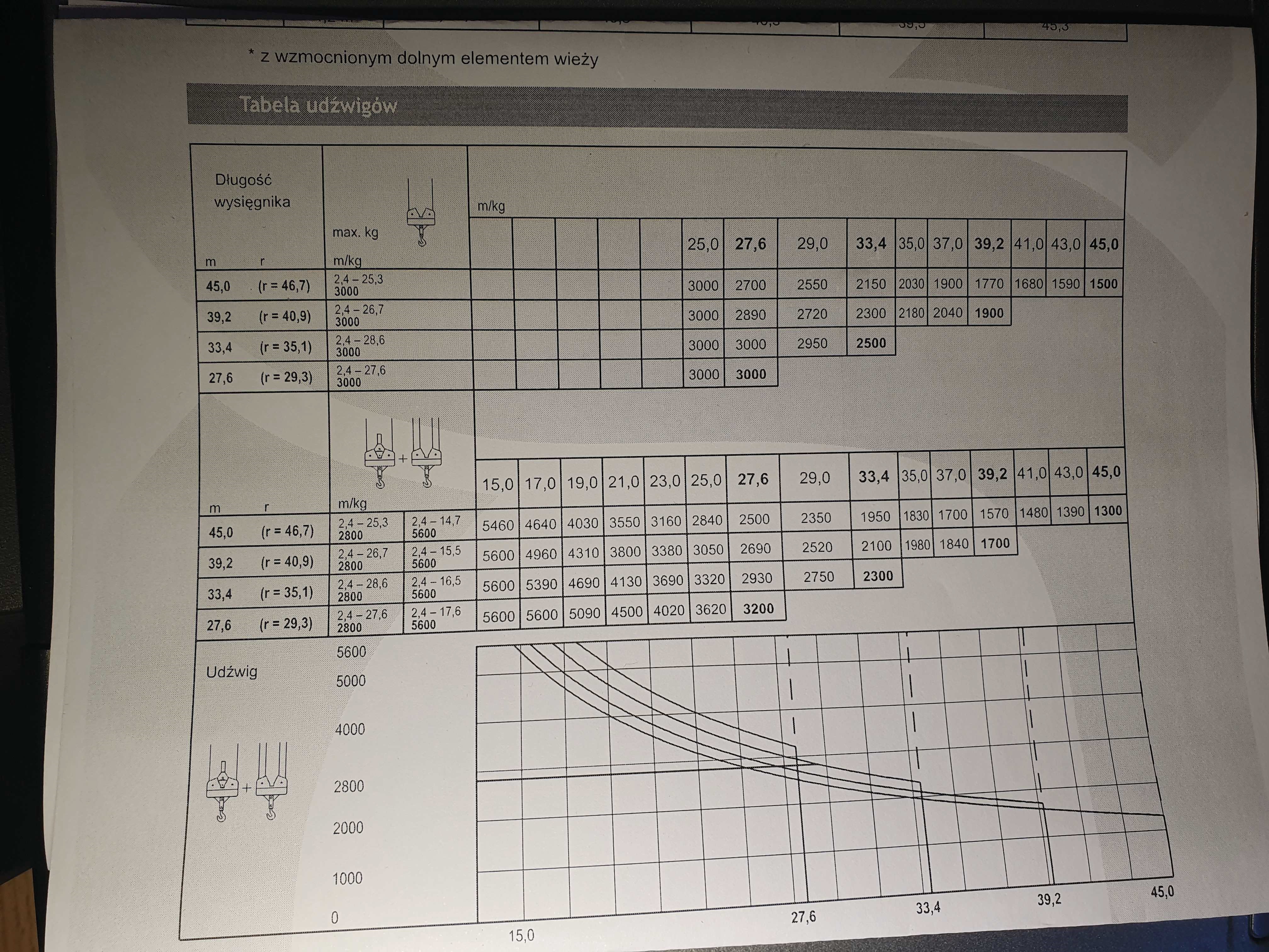

Zgodnie z poniższym diagramem udźwig żurawia w wersji montażowej z wysięgnikiem o długości 33,4m, na wysięgu 17m, przy dwóch pasmach liny wynosi:

5390 kg

5600 kg

2800 kg

2300 kg

Pytanie 32

W oparciu o przedstawiony diagram udźwigu wskaż poprawne parametry pracy żurawia:

maksymalny do uzyskania wysięg montażowy 55 m

maksymalny udźwig 4 t

maksymalny udźwig przy poczwórnym olinowaniu zblocza hakowego

wszystkie odpowiedzi są poprawne

Pytanie 33

W oparciu o przedstawiony wykres pracy, określ maksymalną odległość na jaką można podać ładunek o masie 3,0t w wersji żurawia promieniu wysięgu 46,4m:

40,0 m

32,0 m

37,0 m

43,0 m

Pytanie 34

W oparciu o przedstawiony diagram określ na jakim wysięgu zadziała ogranicznik obciążenia żurawia o długości wysięgnika 55m z ładunkiem 3080 kg wyłączy tzw. ruchy niebezpieczne:

17m

25m

33m

40 m

Pytanie 35

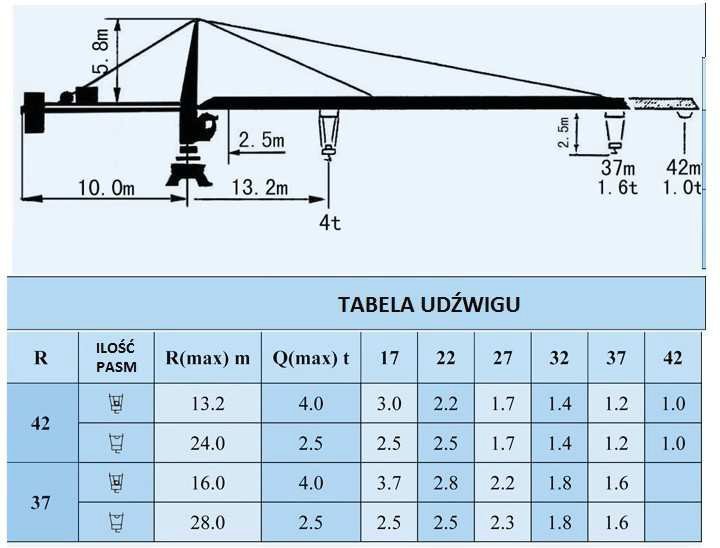

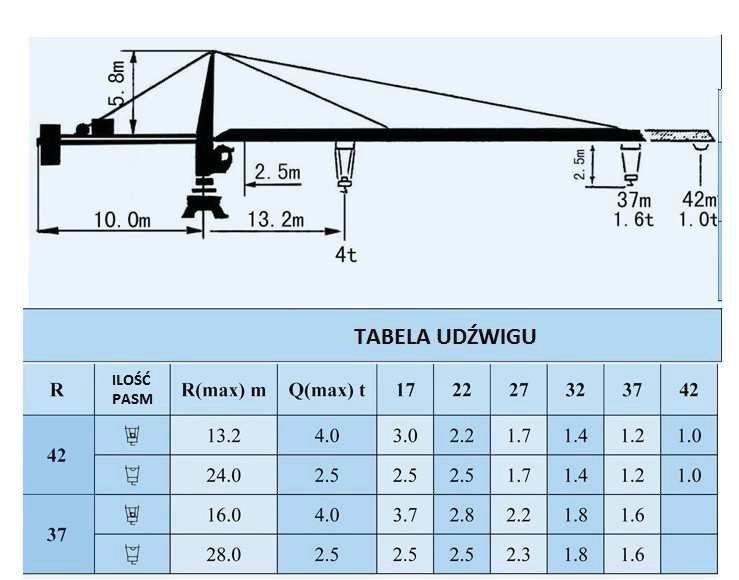

W oparciu o poniższy rysunek określ długość przeciwwysięgnika:

13,2 m

5,8 m

10 m

2,5 m

Pytanie 36

W oparciu o przedstawiony diagram udźwigu wskaż jaką maksymalną masę ładunku można podnieść przy podwójnym olinowaniu zblocza hakowego:

8 t

12 t

16 t

15 t

Pytanie 37

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaki można podać na odległość (wysięg) 26 m. Konfiguracja żurawia: wysięgnik 35m, olinowanie dwupasmowe:

6 t

5,14 t

4,3 t

3 t

Pytanie 38

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 18 m, przy długości wysięgnika L6. Transport ładunku odbywa się przy użyciu trawersy belkowej zawieszonej na haku żurawia (DOR trawersy - 3000 kg, masa trawersy - 400 kg):

4772 kg

4372 kg

3000 kg

2600 kg

Pytanie 39

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny wysięg żurawia z ładunkiem o masie 3700 kg przy długości wysięgnika 42 m (zblocze hakowe z 2-pasmowym olinowanie):

17 m

27m

ładunek o masie 3700 jest większy niż dopuszczalna wartość udźwigu żurawia

Pytanie 40

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny wysięg żurawia z ładunkiem o masie 2190 kg przy długości wysięgnika 55 m:

40m

43m

45m

47m

Pytanie 41

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 18 m, przy długości wysięgnika L4. Transport ładunku odbywa się przy użyciu trawersy belkowej zawieszonej na haku żurawia (DOR trawersy - 4500kg, masa trawersy - 500 kg):

5000 kg

4000 kg

4500 kg

4202 kg

Pytanie 42

W oparciu o przedstawiony diagram udźwigu wskaż poprawne parametry pracy żurawia:

udźwig nominalny 10t i wysięg minimalny 2,5m

udźwig nominalny 10t i wysięg minimalny 14,3,

udźwig nominalny 5t i wysięg maksymalny 15,9m

udźwig nominalny 5t i wysięg maksymalny 55m

Pytanie 43

W oparciu o przedstawiony diagram udźwigu wskaż maksymalny udźwig żurawia dla przy długości wysięgnika 40 m:

3,00t

6,00t

4,57 t

1,99 t

Pytanie 44

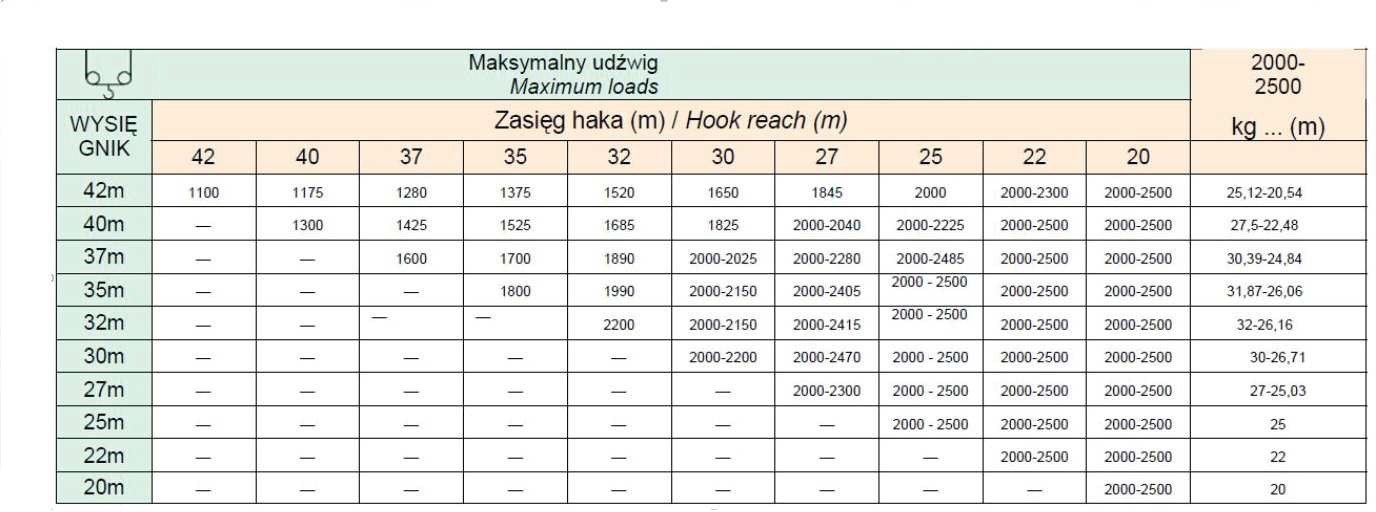

W oparciu o przedstawioną tabelę, dla żurawia wyposażonego w wysięgnik o długości 35 m, udźwig 2500 kg obowiązuje do wysięgu nie większego niż:

25 m

26 m

26,06 m

31,87 m

Pytanie 45

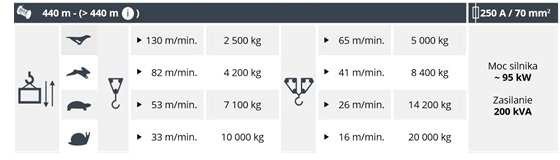

Z przedstawionej poniżej tabeli wynika, że:

prędkość pracy mechanizmu podnoszenia haka jest stała

prędkość pracy mechanizmu podnoszenia haka zależy wyłącznie od wagi ładunku zawieszonego na haku

mechanizm podnoszenia haka jest czterobiegowy

długość liny mechanizmu podnoszenia wynosi więcej niż 440m

Pytanie 46

Wskazany w przedstawionym diagramie maksymalny udźwig żurawia jest możliwy przy konfiguracji żurawia w wysięgnik o długości:

45 m

50 m

42 m

wszystkie odpowiedzi są poprawne

Pytanie 47

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaka można podać na odległość 33 m przy długości wysięgnika 55 m:

3,93t

2,86t

3,80t

3,33 t

Pytanie 48

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaka można podać na odległość 40 m przy długości wysięgnika 50 m:

3,49t

2,87t

5,20 t

5,72 t

Pytanie 49

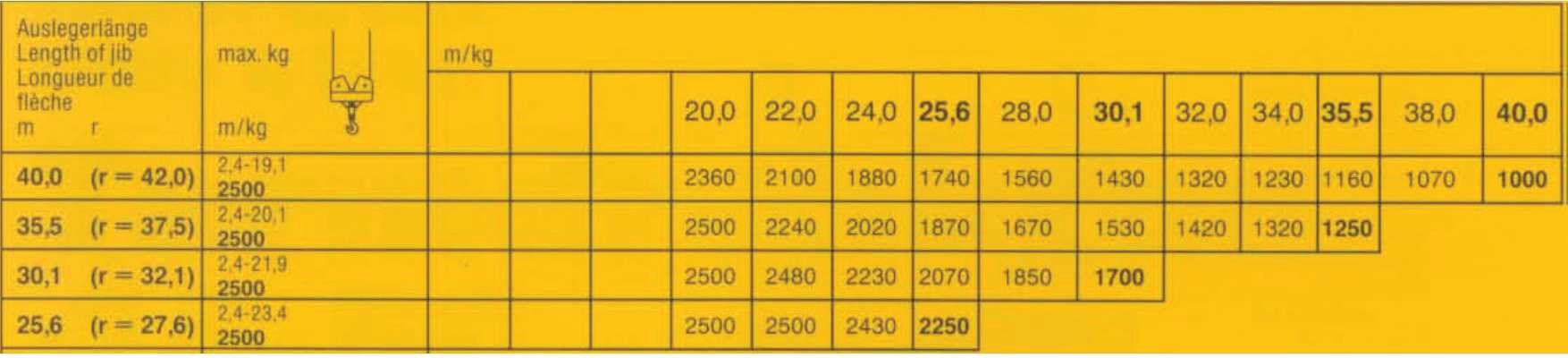

W oparciu o przedstawiony diagram określ maksymalny udźwig na końcu wysięgu dla żurawia wieżowego o długości wysięgnika 35,5m:

1,25 t

1160 kg

2500 kg

2,5 t

Pytanie 50

W oparciu o przedstawioną tabelę, dla żurawia wyposażonego w wysięgnik o długości 40 m, udźwig 2500 kg obowiązuje do wysięgu nie większego niż:

22 m

22,48 m

20,54 m

27,5 m
